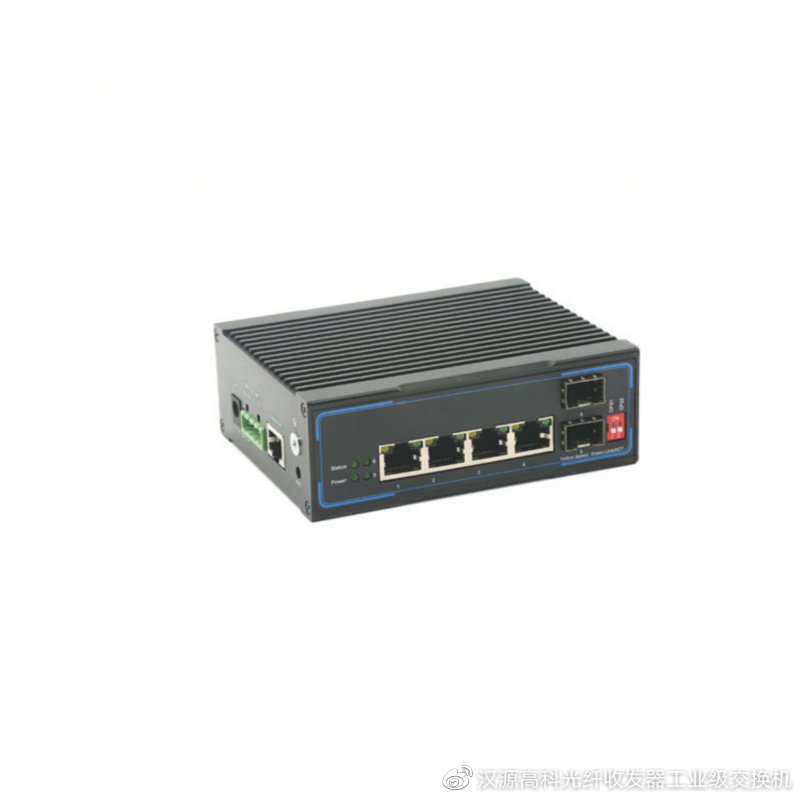

HY5700-7524G-X系列为汉源高科6口全千兆二层网管型工业以太网交换机，PoE可选，PoE供电符合IEEE 802.3af/at协议标准。该系列产品可提供千兆电口、千兆PoE电口、千兆SFP插槽、2.5G SFP插槽等多种接口，支持48VDC PoE、12~48VDC两种供电方式，采用DIN导轨式或壁挂式安装方式，能满足不同应用现场的需求。
网管系统支持多种网络协议和行业标准，如X-Ring、STP/RSTP/MSTP、ERPS、DHCP Server/Snooping/Relay、VLAN、QoS、IGMP Snooping、LLDP、端口汇聚、端口镜像等；拥有完善的管理功能，支持端口配置、NAS、ACL、网络诊断、在线升级等；可支持CLI、WEB、TELNET、SSH、SNMP等访问方式。网管系统界面设计友好，操作简单方便，能带给您良好的用户体验。
直流电源均采用两条独立的供电电路，确保在一路电源出现故障时，设备依然能正常运行。拨码开关的设计可实现设备快速一键光纤环网。硬件采用无风扇、低功耗、宽温宽压设计，通过符合行业标准的严格测试，能够适应对EMC有严酷要求的工业现场环境，可广泛应用于AP覆盖、轨道交通、智慧城市、平安城市、新能源、智能电网、智能制造等工业领域。
特点和优势
SNMPv1/v2c/v3用于不同级别的网络管理
RMON可用于高效灵活的网络监控
QoS允许实时流量分类和优先级
LLDP可实现自动拓扑发现，便于可视化管理
DHCP服务器和DHCP客户端可用于分配不同策略的IP地址
DHCP Snooping保证DHCP客户端从合法的DHCP服务器处获取IP地址
DHCP中继功能可实现跨网段IP地址、网关、DNS的配置
文件管理便于对设备快速配置和在线升级
用户权限分级配置可实现对用户特权级别的设定
SSH配置、HTTPS配置可提高设备管理安全性，保证数据的访问安全
支持NAS网络访问服务，对多种服务提供安全保证
MEP功能可以确定维护域的范围和边界
X-Ring和STP/RSTP/MSTP可实现网络冗余，防止网络风暴
ERPS功能可实现链路备份和提高网络的可靠性
风暴抑制可抑制广播、未知组播和未知单播
VLAN可通过设置虚拟局域网来简化网络规划
端口汇聚和LACP可增加网络带宽，增强网络连接的可靠性，以实现最佳带宽利用率
IGMP Snooping可用于过滤组播流量，以节约网络带宽
PoE供电功能通过以太网给受电设备供电，减少受电设备的线缆连接
支持I/O口输入与输出，I/O状态告警，实现远端设备控制
支持DDM数字诊断监控功能，监控具有DDM功能的SFP光模块的光功率、温度等其它实时参数，便于光纤链路故障诊断
通过Ping、电缆检测可进行网络诊断和故障排查
端口镜像可对数据进行分析和监视，便于在线调试
技术参数
标准和协议
10Base-T，遵循IEEE 802.3
100Base-TX，遵循IEEE 802.3u
1000Base-T，遵循IEEE 802.3ab
1000Base-X，遵循IEEE 802.3z
流控，遵循IEEE 802.3x
生成树，遵循IEEE 802.1D
快速生成树，遵循IEEE 802.1w
多生成树，遵循IEEE 802.1s
ERPS，遵循ITU-T G.8032
VLAN，遵循IEEE 802.1Q
CoS，遵循IEEE 802.1p
LLDP，遵循IEEE 802.1AB
LACP，遵循IEEE 802.3ad
PoE，遵循IEEE 802.3af
PoE+，遵循IEEE 802.3at
管理功能
SNMP v1/v2c/v3集中管理设备、QoS、PoE、DHCP Server、DHCP Snooping、DHCP中继、静态MAC地址、LLDP、风暴抑制、用户密码、登陆方式、文件管理、日志管理、端口统计
安全技术
用户权限分级、认证方法配置、SSH配置、HTTPS配置、访问控制、SNMP、RMON、端口限制控制、端口安全、NAS、ACL、以太网服务、RADIUS服务器认证、TACACS +服务器认证、环路保护
交换功能
802.1Q VLAN、静态聚合、LACP
单播/组播技术
IGMP-Snooping、组播MAC
冗余技术
Ring、STP/RSTP/MSTP、ERPS
故障诊断
Ping、电缆检测、DDMI、端口镜像
PoE（可选）
PoE口最大功率：30WPoE供电引脚：V+、V+、V-、V-对应针脚1、2、3、6电源
电源输入：12~48VDC
电源数量：双电源冗余备份
连接保护：防反接
过流保护：3A
连接方式：4-pin 5.08mm间距接线端子（电源占4位）
工作环境
工作温度：-40℃~+85℃
存储温度：-40℃~+85℃
相对湿度：5%~95%（无凝露）
机械结构
外壳：IP40防护等级，金属外壳
安装：DIN导轨式安装
重量：≤0.5kg
尺寸：120mm×95mm×45mm
行业标准
IEC 61000-4-2 (ESD，静电放电抗扰度)，Level 3
IEC 61000-4-4 (EFT，电快速瞬变脉冲抗扰度)，Level 3
IEC 61000-4-5 (Surge，浪涌冲击抗扰度)，Level 3
冲击：IEC 60068-2-27
自由落体：IEC 60068-2-32
震动：IEC 60068-2-6
